软件介绍

ParaView是一款强大的多平台数据分析可视化工具，通过这款软件科学家可以快速的创建可视化的文件来进行数据分析，用户可以以一个直观的方式浏览数据；该软件可以被应用于结构分析，流体力学，天体物理学和气候科学等领域中，是许多实验室中不可或缺的一款数据分析工具；ParaView支持科学数据处理中常用的多种文件格式，如果存在尚不支持的文件格式，用户则可以通过插件来添加新的阅读器，当数据写入paraview后，就可以通过转换数据以提取重要信息，并在视图中显示结果。

软件功能

气候研究

气候数据分析工具（CDAT）项目将paraview与其他开放源代码工具结合在一起，使分析师能够跟踪，监视和预测气候变化。

CFD模拟

使用paraview的计算流体动力学（CFD）仿真使航空团队能够研究升力和阻力，从而提高设计效率。

沉浸式数据

通过使用paraview将自己沉浸在数据中，研究人员可以以更直观的方式交互式地探索数据。

云分析模拟

使用图标HighRes在德国进行云分辨率模拟

Phasta和Paraview催化剂

使用相和旁视镜催化剂，进行了高保真CFD仿真，以控制实际机翼轮廓。

特殊射流穿透

Allegra模拟可以穿透陶瓷板中的成形电荷射流。

软件特色

1、定性和定量技术可用于快速构建可视化文件以分析其数据。

2、使用paraview的批处理功能以3D交互模式或以编程方式浏览数据。

3、使用分布式内存计算资源来分析非常大的数据集。

4、可以在超级计算机上运行以分析铅水平数据集，也可以在便携式计算机上运行以获取较小的数据。

5、它已成为许多国家实验室，大学和行业不可或缺的工具。

6、它赢得了世界上与高性能计算有关的许多奖项。

使用方法

启动ParaView

在Windows上，转到开始→所有程序→ParaView5.xx→并单击ParaView

在Mac上，在finder中，转到ParaView目录（在安装ParaView的应用程序目录中），然后单击“paraview”。

在Linux上，进入ParaView目录（您在其中下载了ParaView），然后键入“paraview”。

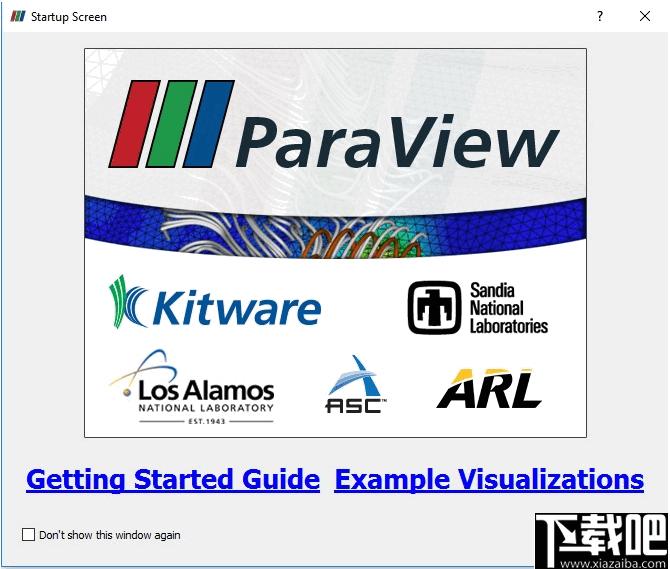

启动画面

在启动屏幕包括两个重要的环节。这两个链接也可以从“帮助”菜单中找到。它们是“入门指南”和“示例可视化”。

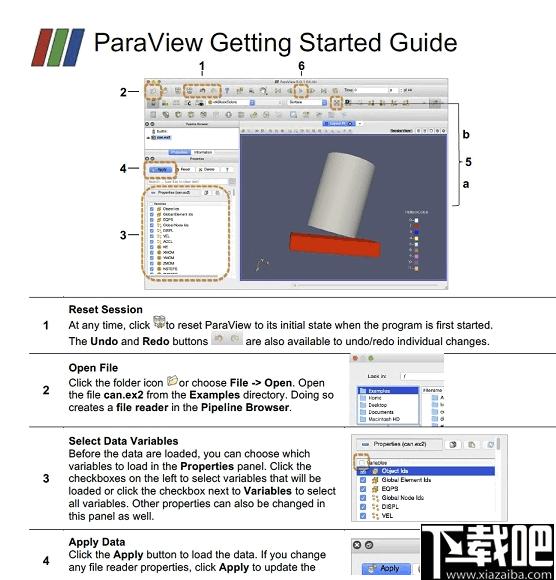

入门指南

《入门指南》是一个两页的微型教程，显示了ParaView的基本用法。

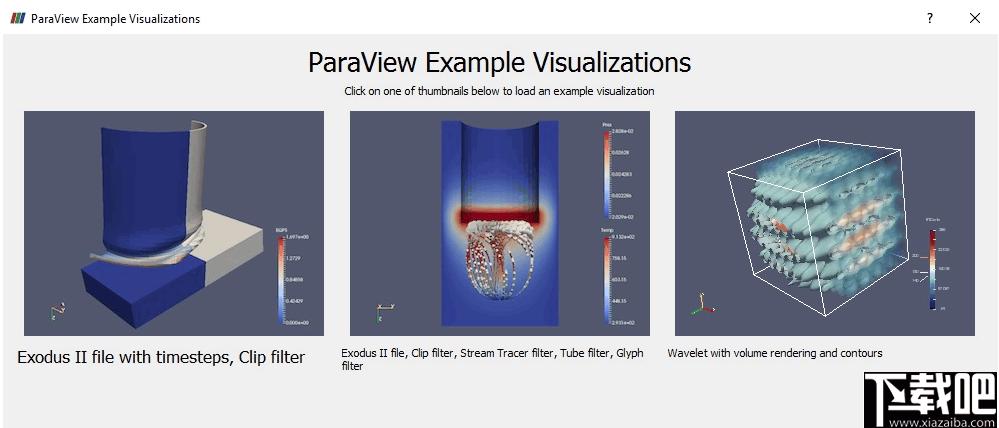

可视化示例提供了三个完整的可视化。然后，您可以使用ParaView管道。

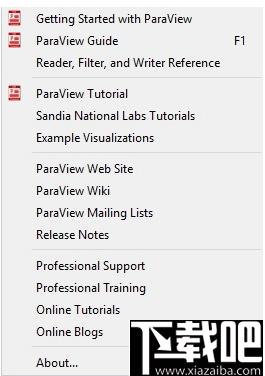

帮助菜单

“帮助”菜单如下所示：

打开can.ex2

打开can.ex2。

can.ex2是Examples文件夹中ParaView附带的数据集之一。

在ParaView中，单击文件→打开。左上角有一个名为“示例”的文件夹。进入这个文件夹。选择can.ex2。单击确定。

根据属性选项卡中，选择所有的变量使用正方形标签变量的左侧。

点击应用。

关闭ACCL的节点变量。由于选择的任何变量都会占用内存，并且由于某些数据集非常庞大，因此用户通常只会读入运行所需的数据。

点击ACCL，关闭复选框。

申请。

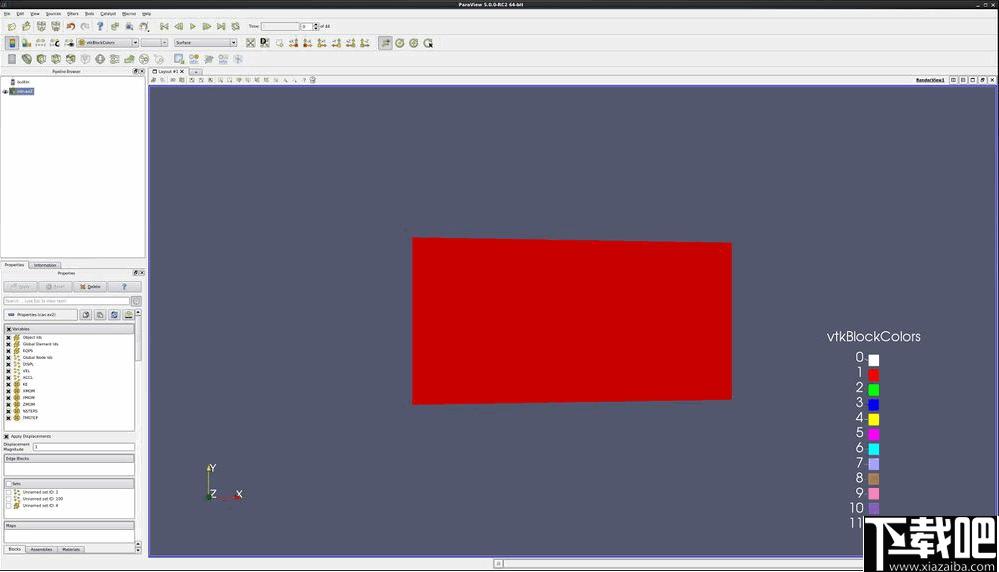

屏幕现在应该看起来像这样。（正方形将显示为红色，因为ParaView默认为按块着色，而我们看到的块为红色。）您正在查看罐子所在的盘子的底部。

让我们移动3d对象。用抓罐左鼠标按钮。尝试中央按钮。使用右按钮再试一次。再次按住键尝试所有三个。再按一次X，Y和Z键。

将鼠标放在罐子的一角。现在，按住键，然后上下移动鼠标。您可以放大和缩小该位置。

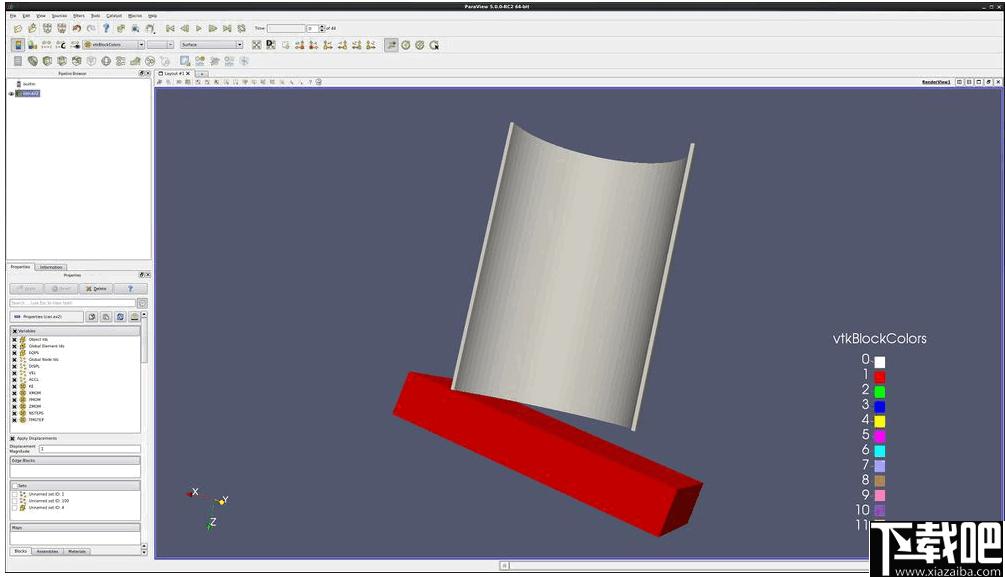

现在屏幕如下所示：

请注意，can数据集被涂成两种颜色-

要更改表示形式，请将Surface更改为Wireframe（在Help下方）。然后，将其更改为SurfacewithEdges。最后，将其转回到Surface。

更改用于颜色的变量。将其从“纯色”更改为“位移”（点DISPL）。（位于“源”菜单下面。）所有内容应变为蓝色。

使罐头动画一帧。罐子窗口的正上方是动画控件。单击带有箭头的向右箭头一次。盘子变成红色。

发生了什么：罐数据集中有位移信息。我们实际上是将印版放入罐中，并且整个对象都在移动。

提示：我们的颜色图设置不正确。需要在整个位移范围内进行设置，以便从蓝色渐变为红色。

警告：非常非常大的数据可能需要很长时间才能处理。除非必须使用非常大的数据集，否则不要为数据设置动画。

单击单个右箭头，直到模拟结束。

单击重新缩放到数据范围按钮。

使用动画控件向左最远的箭头快退，然后再次单击单个向右的箭头。

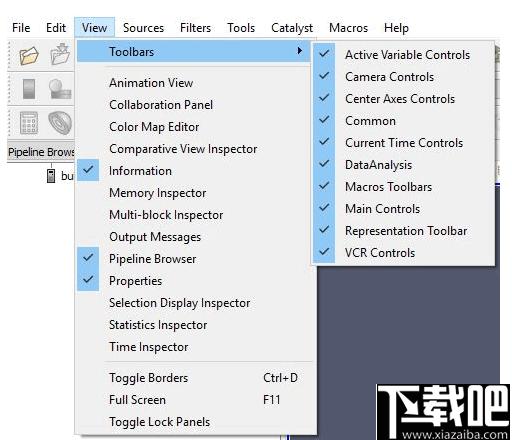

取回GUI组件

如果您不小心关闭了“属性”选项卡，“信息”选项卡或“管道”选项卡，请从“视图”菜单再次打开它们。

如果您不小心取消了其中一个标签的位置，只需将其拖回原位，等待灰色阴影出现，然后将其放到位。
