软件介绍

NodeBox工具是一款前大的设计工具，它能够让您以便捷的方式创建和生成设计；并且它还能帮助用户将数据进行可视化处理，这让生成设计和其它一些复杂的工作变得更容易一些；由于软件采用独特的方法去帮助用户创建设计，因此这款工具也是用户在进行数据可视化处理时最佳的帮手；NodeBox支持导入各种格式的数据文件，比如Excel；NodeBox可以将相关的节点分组到网络中，就像在计算机上一样，您可以在其中将相关的文件分组到硬盘上的目录中；它还可以充当网络组织工具，使大型的网络时刻保持干净。

软件功能

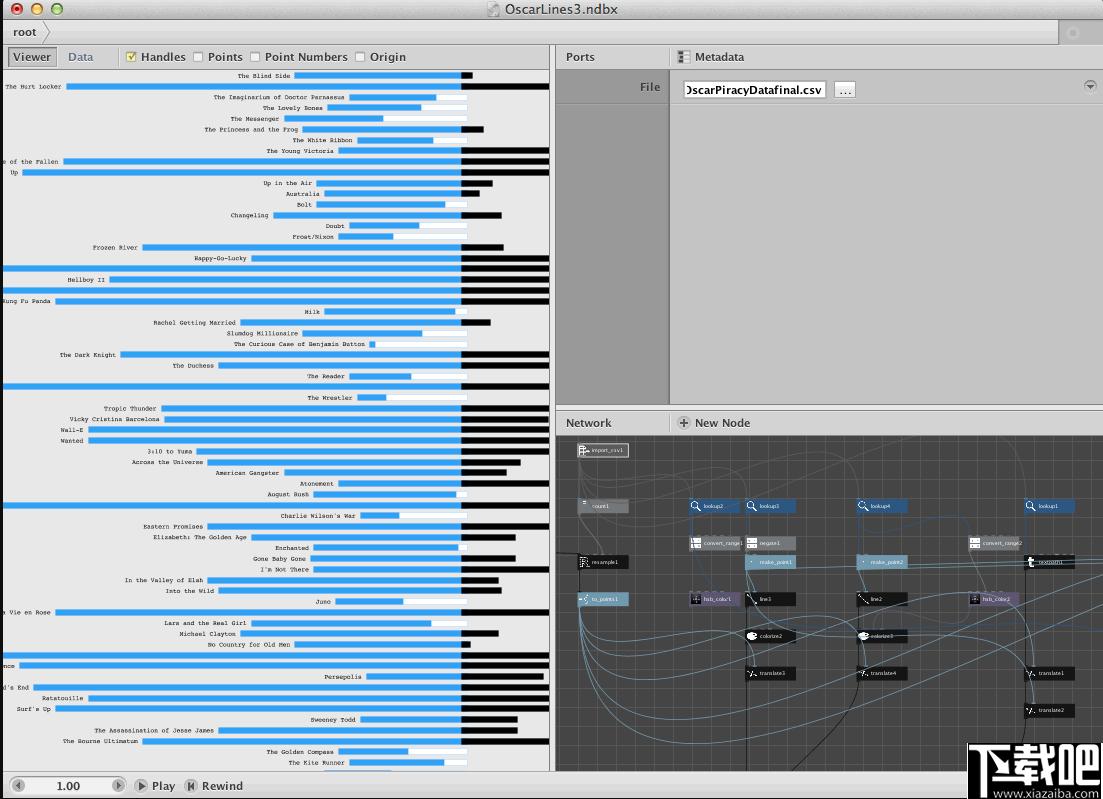

可视化您的数据

由于其独特的方法，NodeBox是快速数据可视化的理想选择。NodeBox可以导入许多数据格式，例如Excel电子表格，您可以编写自己的数据导入器和导出器。

动画伙伴

NodeBox中的每个参数都可以设置动画。动画可以导出为常见的电影格式或图像序列。

友好的面孔

您是否想在不了解编程内容的情况下探索生成设计？使用其基于节点的接口，NodeBox可使生成设计变得轻松快捷。

窥探引擎盖下

使用节点并不一定意味着放弃表达能力。NodeBox使自定义现有节点的功能或从头开始构建自己的节点变得容易。

软件特色

1、该软件是创建生成设计最理想的工具，您可以通过它完成许多节点设计。

2、用于创建数据视觉效果,通过该工具可以轻松将您的数据变得可视化。

3、查看器窗格显示实际图形，它还显示了当前选定节点的句柄。

4、允许直接操纵形状，通常比在参数窗格中拖动数字容易。

5、可以更改当前选定节点的端口值，每个节点根据其功能具有不同的端口。

6、端口可以具有不同的类型：数字，文本，颜色，菜单等。

7、还原为默认值会将端口值更改回其原始值。

8、可以更改一个节点的端口值，同时保持另一个节点在查看器中呈现。

9、NodeBox管理文档的方式与处理Photoshop文档的方式几乎相同。

10、导出命令不要求扩展名，而是自动导出为PDF文件。

11、PDF文件保留所有矢量信息，并且可以在矢量程序中进行操作。

12、双击帧编号以转到特定的帧，单击播放以从当前帧开始动画。

13、可以在一个文档中以及在文档之间复制粘贴节点。

14、在使用子网时，软件的地址栏很有用，它能够使您跳回一个级别。

使用方法

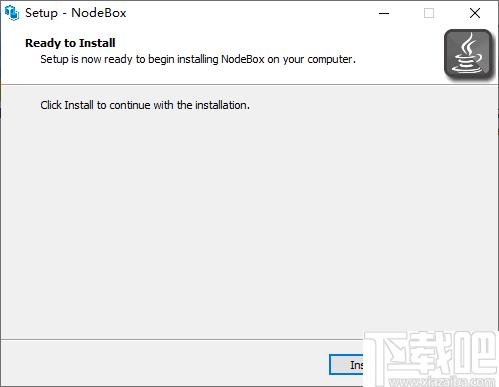

1、解压软件并根据软件的提示进行软件安装，软件安装完成之后就可以开始使用。

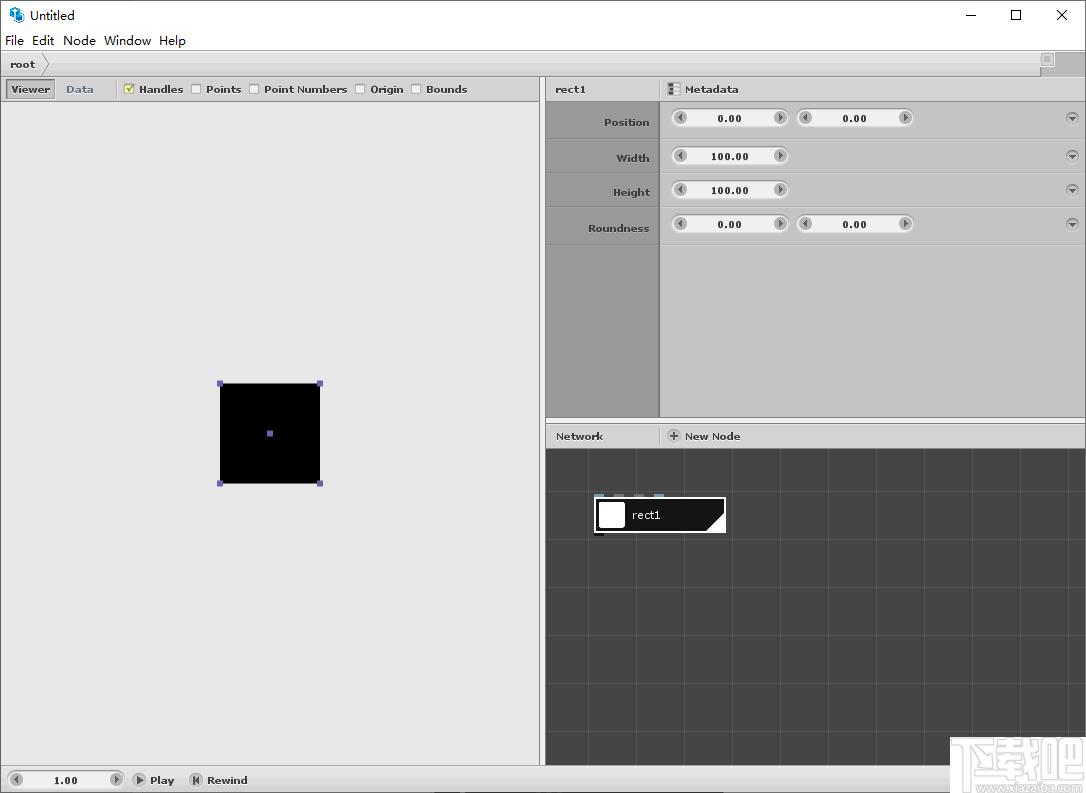

2、无那件打开之后的界面如下图所示，您在线就可以在此界面中开始使用软件来辅助你进行设计了。

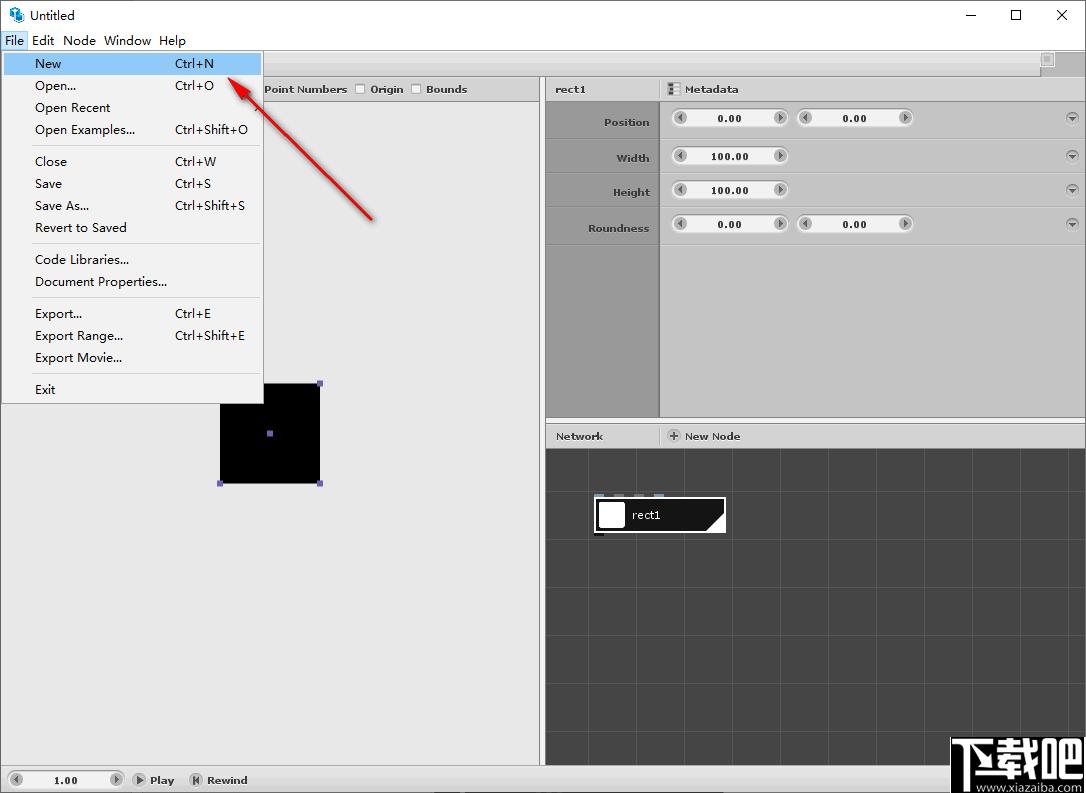

3、在文件菜单中，你了可以打开之前未完成的项目，也可以新建项目，当您完成之后还可以在此菜单中找到保存选项来帮助您保存项目。

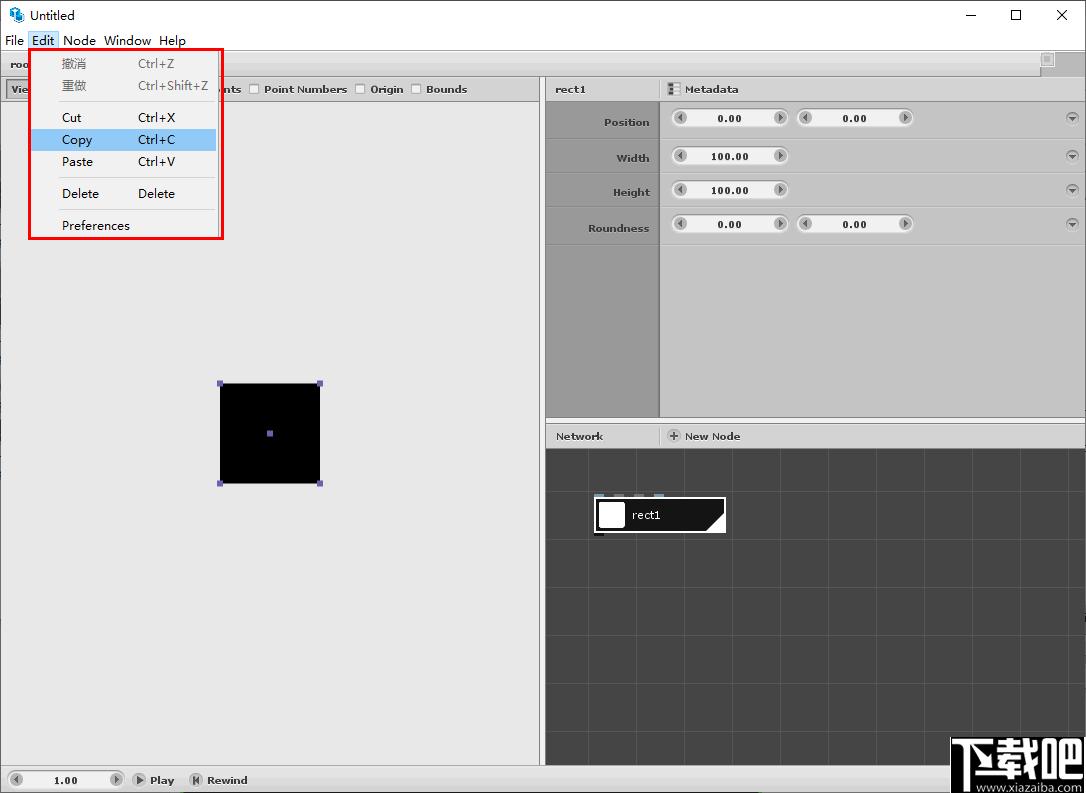

4、您可以在编辑菜单下撤销或者恢复操作，还可以通过该菜单的复制给你将您的设计复制下来。

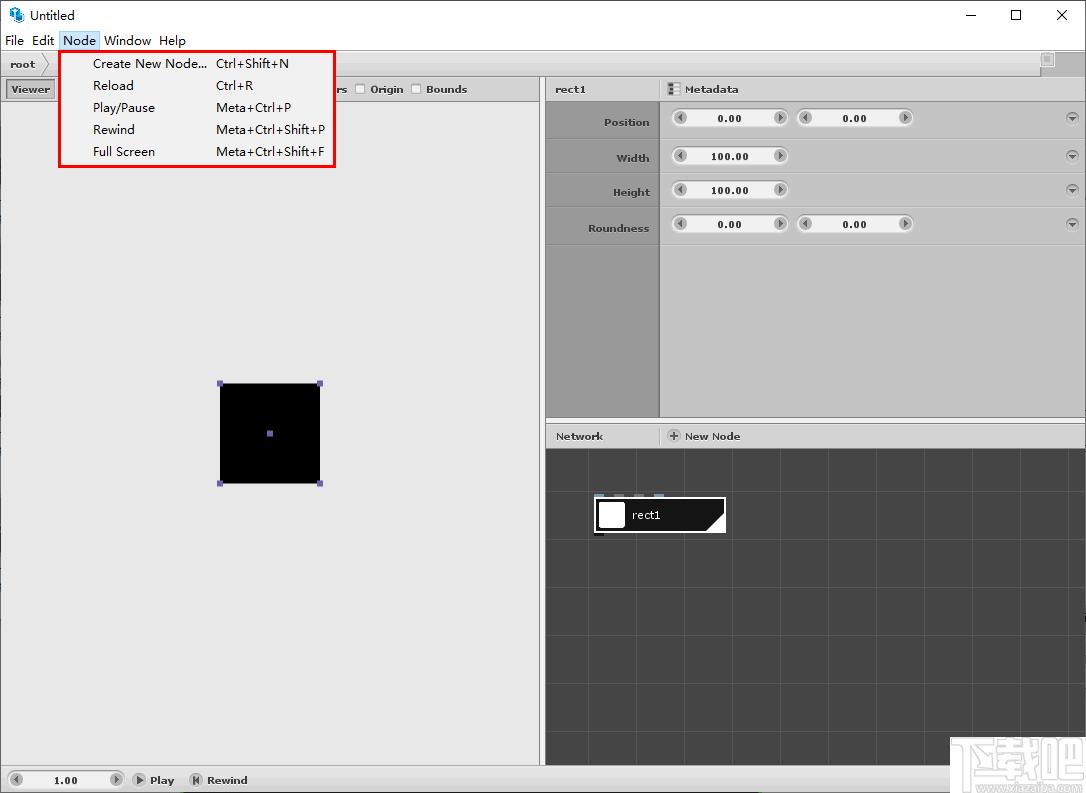

5、在此菜单您可以创建节点，根据提示使用快捷键进行加载，全屏显示和播放站厅等操作。

6、您可以在窗口菜单中选择使用缩放，显示控制台，全部置于桌面前部等功能。

7、您可以通过help菜单下的向导选项打开官网，查看该软件的具体使用方法。

官方教程

下载NodeBox

如果尚未下载，请先下载NodeBox。

要在Windows上安装，请双击安装程序并逐步执行步骤。在MacOSX上，将图标拖到“应用程序”文件夹（或您喜欢的任何位置）。

创建您的第一个节点

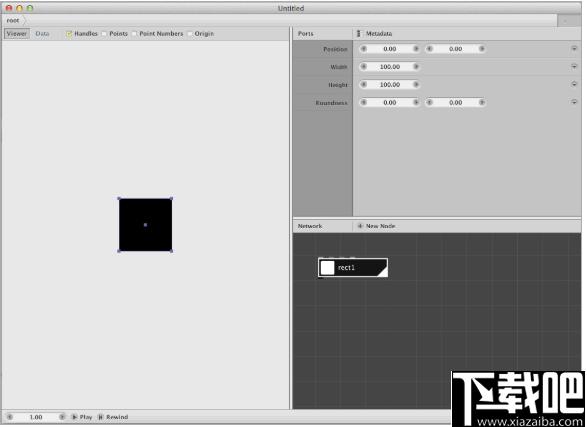

打开应用程序。短暂的加载时间后，NodeBox将打开一个新的文档窗口，如下所示：

NodeBox文档由连接的节点网络组成。

通过选择默认矩形节点并输入退格按钮来删除它。

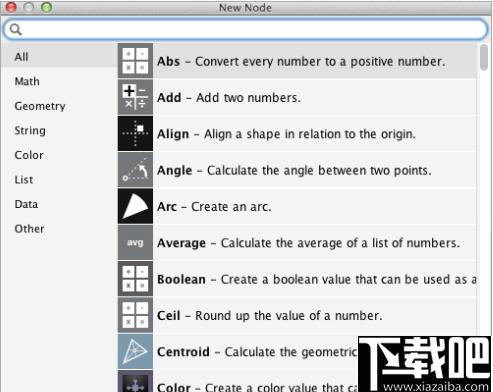

单击“新建节点”按钮，或双击网络窗格中的任何位置。这将打开节点选择对话框：

在此窗口中，您可以创建一个椭圆节点。有三种可能的方式：

滚动浏览（已排序）列表，直到找到“椭圆”节点，然后双击它。

单击“几何”选项卡并滚动列表，直到找到“椭圆”节点，然后双击它。

输入第一个字母（“el”），然后在选择“椭圆”节点时按Enter键。如果有多个节点，请使用向上和向下箭头键选择所需的节点。

NodeBox文档窗口由三个窗格组成。这些是（从顶部顺时针方向）：

查看器窗格，显示您正在处理的构图。

参数窗格，您可以调整节点的参数值。

网络窗格，显示所有节点及其连接。

NodeBox将新节点命名为“ellipse1”。这是因为NodeBox中的每个节点都必须是唯一可识别的。

让我们更改一些参数：

双击宽度字段（显示为“100”），键入50，然后按Enter。椭圆现在应具有50的宽度。

对高度场做同样的事情。

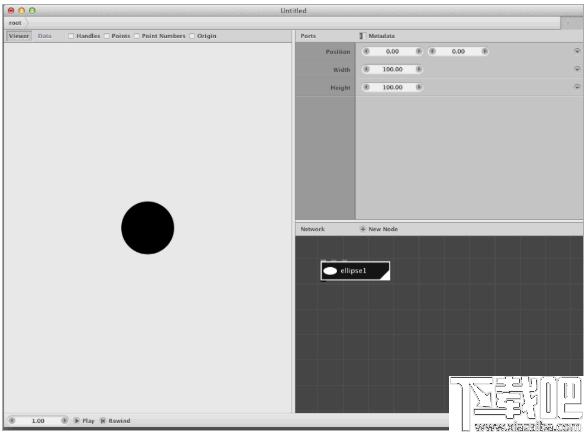

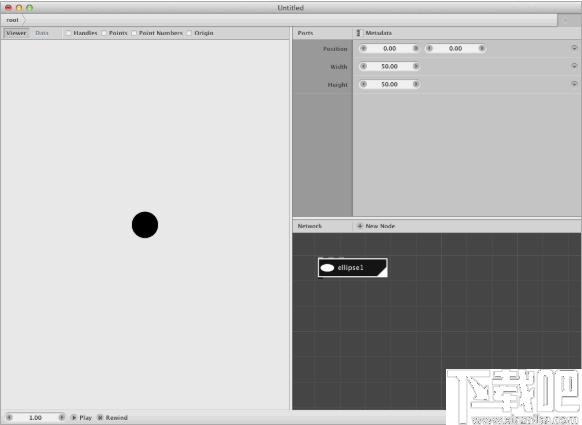

您的屏幕应如下所示：

您可以在任何地方看到一个数字，将其拖动以查看其作用。如果输入有误，可以将其撤消（在Mac上为Cmd+Z，在Windows/Linux上为Ctrl+Z）。

连接节点

NodeBox的强大功能来自将节点连接在一起。节点使用其端口连接。每个节点都有一个输出端口和零个或多个输入端口。在这个简单的示例中，我们将在网格上放置形状。

再次单击“新建节点”按钮，然后选择网格节点。双击将其放置在网络中。

将行设置为6。

将列设置为6

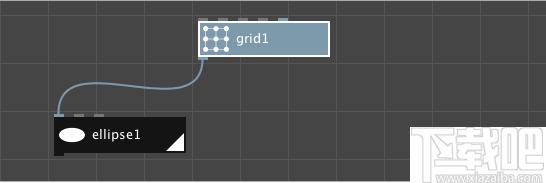

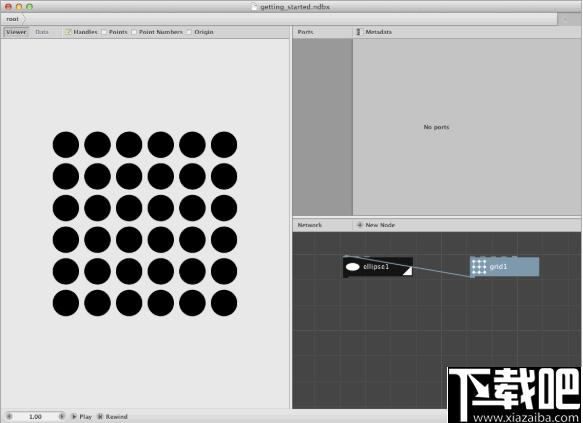

现在，您应该在查看器窗格中看到一个椭圆形的小蓝点，而不是一个椭圆形。我们可以连接GRID1和在ellipse1通过从输出端口拖动节点GRID1节点到位置的节点在ellipse1的输入端口。双击ellipse1节点，您将看到以下输出：

渲染和选定节点

NodeBox一次只能显示一个节点的输出。我们在查看器窗格中看到此渲染节点的输出。当前，ellipse1是渲染的节点，这由节点右上角的白色小三角形表示。

我们可以在处理另一个节点的参数时查看一个节点的结果。在选择grid1节点时（单击一次），我们将保持ellipse1节点的渲染。

更改行数和列数，看看会发生什么。

我们刚刚更新了grid1节点，但是我们仍在查看ellipse1节点的结果。这意味着grid1的更改后的输出将继续用作ellipse1的输入。这是NodeBox背后的核心思想：节点将（在这种情况下）视觉几何图形或其他信息传递给其他节点。

回顾一下：

在查看器中，我们查看渲染的节点。在网络窗格中，渲染的节点在该节点的右下角具有一个白色三角形。要更改渲染的节点，请双击另一个节点。

在参数窗格中，我们查看选定的节点。在网络窗格中，所选节点周围有一个白色笔划。要更改所选节点，请单击一次节点。

品种

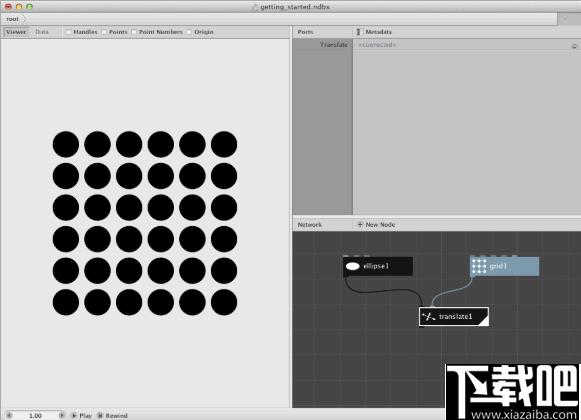

除了将网格节点直接连接到椭圆节点之外，另一种可能性是创建一个转换节点，并将ellipse1的输出连接到translate1的形状端口，并将grid1的输出连接到translate1的转换端口。

目前，我们正在grid1节点的每个点上绘制相同的椭圆，因此让我们创建一些尺寸和颜色变化。

假设我们需要4种不同的椭圆尺寸和5种不同的颜色。

再次单击“新建节点”按钮，然后选择示例节点。（您也可以在网络视图中双击以打开节点选择对话框）。双击将其放置在网络中。

设置金额为4

将开始设置为30.0

设置最终以60.0

如果现在查看查看器窗格，则应该看到一个4个值（30.0、40.0、50.0和60.0）的列表，它们是垂直列出的。现在，将sample1的输出连接到ellipse1节点的宽度端口和高度端口。

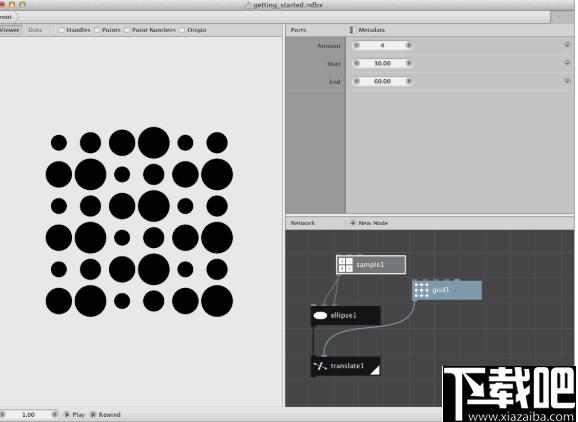

保持所有其他节点不变，然后双击translate1节点。看一下结果：

发生的是，第一个椭圆的大小为30.0，第二个椭圆的大小为40.0，第三个椭圆的大小为50.0，第四个椭圆的大小为60.0。由于只有4个（大小）选项，但是网格中有更多点，它将在相同（大小）列表上再次循环，因此第五个椭圆的大小为30.0，第六个椭圆的大小为40.0，依此类推。

有关此原理的更多详细信息，请查看“Nodebox概念”页面。

现在让我们为网络添加颜色。

再次单击“新建节点”按钮，然后选择“着色节点”。双击它以将其放置在网络中，并将其放置在ellipse1节点和translate1节点之间。您不必删除连接，只是在输出端连接在ellipse1的到形状的端口colorize1节点和输出colorize1到形状的端口translate1。Nodebox将删除以前的连接。

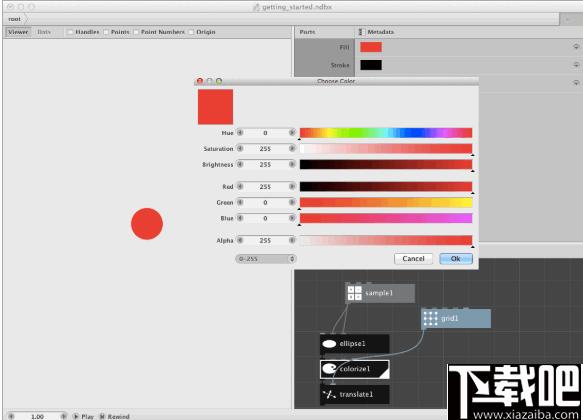

双击colorize1节点，然后单击fill参数：将出现一个颜色选择器窗口。

选择一种颜色，然后渲染translate1节点。结果，所有椭圆将具有相同的颜色。

现在让我们创建5种不同的颜色。

创建一个hsb颜色节点，然后

将饱和度设置为200.0

将亮度设置为200.0

为了创建多种颜色，我们将多次更改色相的值。

创建另一个示例节点，然后

将金额设置为5

将开始设置为50.0

设置最终以150.0

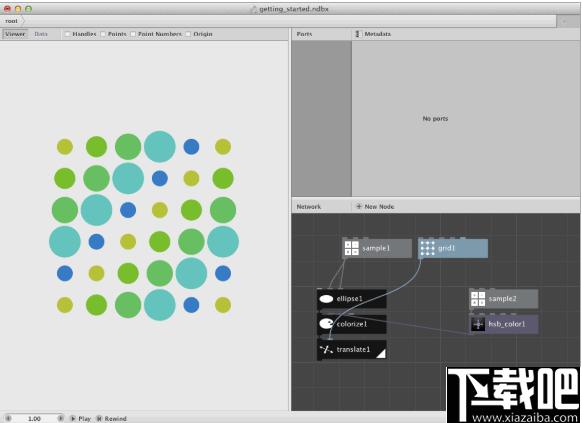

现在，这个的输出连接SAMPLE2节点到色调的的端口hsb_color1节点。这将在绿色和蓝色范围内创建5种颜色。最后，将hsb_color1的输出连接到colorize1的填充端口。再次渲染translate1节点，然后看一下结果：

到目前为止，我们一直使用相同的椭圆形状。NodeBox允许您处理各种形状。让我们用一个多边形节点替换ellipse1节点。

创建一个并：

将sample1的输出连接到polygon1的radius端口。

选中多边形1的对齐复选框。

创建一个除法节点，并将sample1的输出连接到其value1端口。

将Divide1的*value2**更改为10.0。

将divide1的输出连接到polygon1节点的侧面端口。

将grid1的width和height参数更改为400.0，以在不同元素之间留出更多空间。

将polygon1的输出连接到colorize1的shape端口。所述ellipse1的节点可以从这个点被丢弃。

再次双击translate1以渲染所有内容。

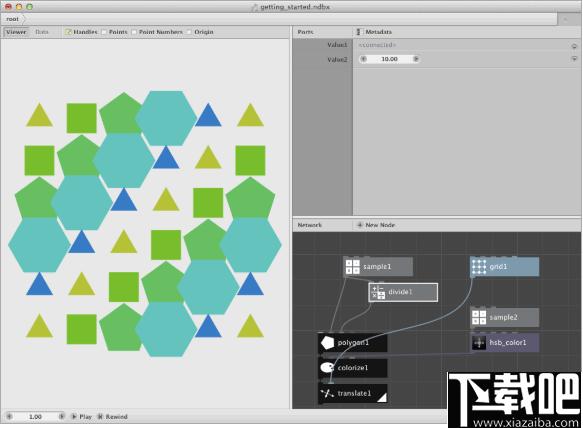

您应该得到以下结果：

保存和导出

NodeBox以.ndbx文件格式保存文档。这些文件只能由NodeBox打开。如果要在其他程序中使用NodeBox合成，请将文档导出为PDF。您可以在其他图形程序（例如AdobePhotoshop或Illustrator）中使用PDF文件。NodeBox保留所有矢量信息，因此您的合成不会被像素化。

导出文件：

从文件菜单中选择“导出...”

选择您要导出为的文件格式（PDF）。

导航到桌面。

导出为“test.pdf”（不带引号）。（第一次可能需要一段时间）。

通过转到桌面并双击打开此文件。放大以确认所有线条仍然平滑。

NodeBox将导出渲染的节点。在我们的示例中，如果我们只想导出一个多边形，则需要双击polygon1节点进行渲染，然后再次导出。
